回龍觀體育文化公園中央空調采購項目

發布日期：2023-09-30瀏覽次數：14448

甲方單位：北京建工集團有限公司

工程安裝時間：2021年11月至2023年5月

工程周期：2020年至2023年

甲方客戶簡介：

北京建工集團是以工程建設業、房地產開發為主業，集建筑設計、建筑科研、設備安裝、裝飾裝修、市政路橋、環保節能、物流配送等為一體的大型企業集團。

北京建工集團成立于1953年（前身是北京市建筑工程局），50余年中，始終保持著中國建筑業的領先地位，并逐步發展成為一家具有國際競爭力的新型企業集團，躋身全球225家最大國際工程承包商、中國建筑業500強企業、中國工程承包商10強企業。

工程所在區域：北京，華北地區

工程所屬行業領域：公共建筑

工程規模：回龍觀體育文化公園南區總建筑面積9.6萬平方米。文化中心總建筑面積2.5萬平方米，地上四層、地下二層。體育文化中心總建筑面積約3.8萬平方米，地上三層、地下二層。地下停車場位于地下二層，建筑面積3.3萬平方米。

工程簡介：

主要由體育健身中心和文化活動中心兩大部分以及地下停車場組成，涵蓋大小劇院、圖書館、各類體育場館、足球場等。走進體育健身中心，這里也是“別有洞天”，攀巖墻、游泳館、滑冰館、籃球館、羽毛球館、網球館、乒乓球館，一應俱全。

技術要求：

1. 機組的制造應按GBT19232-2019標注的規定，并應按經規定程序批準的圖紙和技術要求文件制造。
2. 機組的結構應滿足以下要求：

2.1凝結水盤的長度和坡度應確保凝結水排除暢通、機組凝露滴入盤。

2.2機組應在能有效排除盤管內滯留空氣處設置放氣裝置。

2.3具有特殊(如抑菌、殺菌、凈化等）的機組，其實現特殊功能的構件應滿足國家有關規定標準和相關標準的要求。

2.4干式機組應配置凝結水盤。

2.5單供暖機組可保溫，可不配置凝水盤。

3. 機組的調節特性應滿足以下要求

3.1、交流電機機組和永磁同步電機機組應能進行風量調節，設高、中、低三擋風量調節時，三擋風量宜按額定風量的1：0.75：0.5設置

3.2永磁同步電機機組出場未設置默認檔位的，應按最高檔位風量進行考核。

4. 機組的電源應為單相220V，頻率50Hz.
5. 機組的材料應滿足以下要求：

5.1機組使用的材料不應該出現銹蝕和霉變，并鼓勵使用符合環保要求的新材料。

5.2機組的絕熱材料應符合GB50016-2014中9.3.15的規定，粘貼應平整牢固。

5.3機組主要部位的材料應按表1的要求選用，并鼓勵使用優于表1要求的優質材料

5.4當機組采用冷軋鋼板加工面板和零部件時，其內外表面應進行有效防銹處理。

5.5當主機采用黑色金屬加工的零配件時，應對表面進行熱鍍鋅工藝處理和有效的防銹處理。

5.6

6、 機組連線應滿足以下要求:

6.1、機組電氣線路的連接應整齊、牢固，電線穿孔和接插頭應采用絕緣套管或其他保護措施。

6.2、機組應設有電氣接線盒，所有外露電線宜采用金屬軟管保護。

6. 3沒有列入本標準基本規格型號的機組，在名義試驗工況下，其性能數值應優于按照本標準規定的試驗方法測試的結果。

產品內容：空調器及風機盤管

產品優勢：

一、格瑞德風機盤管機組五大核心優勢：

1. 表冷器采用優質空調銅管，配以高效親水鋁箔開窗鋁翅片，翅片寬度51.96mm翅片厚度更寬，整體機械脹管，一次成型，翅片間隔2.0mm翅片間隔更緊密，表冷器整體換熱面積大，多種逆流程設計，換熱率高，大風量寬葉輪風機強化送風使風機發揮最大的傳熱效能，能效超國標15%以上。
2. 電機全部采用一線知名品牌，風機和電機最佳匹配設計，大風輪低轉速，提高風機效率。加大表冷盤與風機之間距離，使表冷器通風更均勻，有效提高換熱率并降低風噪。采用高效吸音保溫材料，在保證風量與出風靜壓的基礎上降低機組運行噪聲，噪音低于國家標準1～2dB。
3. 風機寬度220mm風機寬度更寬，送風更均勻，出風范圍340～3400m³/h，風量范圍大，最大出風量3400m³/h。
4. 擁有外觀國家專利，結構緊湊堅固，機組整體輕巧美觀，薄型機身設計可使機組安裝在相當狹小的天花吊頂內，有效節省室內空間。明裝風機盤管外殼靜電噴涂，色彩高雅，防腐性高，出風口為一次成型塑料件，外形美觀，氣流組織合理，高度僅為190mm，節省安裝空間。
5. 產品種類多、可定制，有臥式暗裝、臥式明裝、立式暗裝、立式明裝、吊頂卡式及高靜壓大風量六種結構供選擇，產品種類多、可定制，可以滿足各種市場需求，具有超高性價比。

二：格瑞德組合式空氣處理機組優勢：

1. 面板采用國家專利技術榫卯式雙迷宮強制螺栓連接，密封性好，漏風率低，漏風率僅為國標的1/15，低漏風量可以節省能量，保證機組整體的節能效果。
2. 耐腐蝕高效換熱器，采用與河北工業大學聯合開發專用空調，設計選型軟件模擬運行工況設計計算，最佳逆風流程設計，整體機械脹管工藝，管片結合緊密。采用正弦波紋親水鋁箔翅片，提高換熱效率，增加換熱效果，換熱效率比普通空調機組最高可提升20%。
3. 采用國內領先的斷冷橋設計，箱體內部通過航空級高密度聚氨酯保溫層和專業設計的橡膠密閉條與外界隔絕，徹底消除冷橋最大程度防止漏冷，箱體外壁板包裹在鋁型材邊框內，鈑金邊角與濕潤空氣隔絕，不易生銹。
4. 采用擁有國家專利的高強度密閉三手柄防冷橋檢修門，人員維修方便，在2500PA壓力下不變形，檢修門強度高，不漏風，不漏冷，二次壓緊設計，防止誤操作造成的設備損壞及人身傷害。門鎖采用意大利設計，壓鑄件、合頁專利產品，壓緊凸輪熱壓尼龍件，內外表面平整，外形美觀。
5. 機箱每米變形量?jī)H為0.53MM，僅有國際的1/13。機組的變形量，表現的是機組的強度性能，變形量越小，機組性能越好。
6. 箱體內部拼接平整無縫隙，板與板之間設有密封膠條，無竄風現象，內表面平滑，不積灰。表冷器接水盤采用坡度設計，也保證了機組在運行過程中將冷凝水完全排盡，不滋生細菌，滿足潔凈和衛生標準的要求。
7. 采用國內領先的模數化設計，寬高模數320MM，長度模數100MM，標準化設計，適用于大批量生產。面板型材采用國內領先的數顯自動化加工設備，保證加工精度的同時，也提高了加工效率。發泡層壓機采用可雙側移出式結構，面板的拼接、發泡、取板可高效運行。

問題描述：

1、電源故障
原因：電源線松動、電源插頭損壞、電源開關故障等。
解決方法：檢查電源線是否牢固連接，更換損壞的電源插頭，修復或更換故障的電源開關。
2、制冷效果差或不制冷
原因：冷媒泄漏、冷凝器臟污、蒸發器結露等。
解決方法：檢查冷媒管路是否有泄漏，修復漏點并進行充填；清潔冷凝器表面，確保散熱效果良好；清潔蒸發器，確保沒有結露問題。
3、壓縮機故障
原因：壓縮機運轉異常、壓縮機電路故障等。
解決方法：檢查壓縮機運轉情況，確保其正常工作；檢查壓縮機電路，修復或更換故障的部件。
4、風扇故障
原因：室內機或室外機風扇損壞、風扇電機故障等。
解決方法：檢查風扇是否正常運轉，修復或更換損壞的風扇；檢查風扇電機，修復或更換故障的電機
5、控制系統故障
原因：控制面板故障、傳感器故障等。
解決方法：檢查控制面板設置是否正確，修復或更換故障的控制面板；檢查傳感器是否正常工作，修復或更換故障的傳感器。

使用效果：以體育場館為例：

1. 室內溫度標注是根據當?shù)貧夂蛱攸c(diǎn)和不同場所的功能需求而制定的一系列溫度范圍。室內溫度標準的合理設定旨在確保人們?cè)谑覂?nèi)和居住是能享受到適宜的溫度環境。
2. 體育館在室內溫度標準一般相對比較低，夏季為22℃-24℃，冬季為18℃-20℃。體育館內人員活動頻繁，故需要較低的溫度來保證人們的舒適度。

售后服務：

我公司及時提供與安裝產品有關的工程設計、設備監造、檢驗、安裝、調試、驗收、運行、檢修等相應的技術指導、技術配合、技術培訓等全過程服務。

售后服務人員及時對用戶實行質量跟蹤服務，我方采用定期電話、信函和實地回訪等方式，對本次投標設備的運行情況進行檢查，如發現設備運行異?；蛴捎谫|(zhì)量原因達不到其應有性能指標時，我方及時予以解決，使設備盡快恢復正常使用狀態。

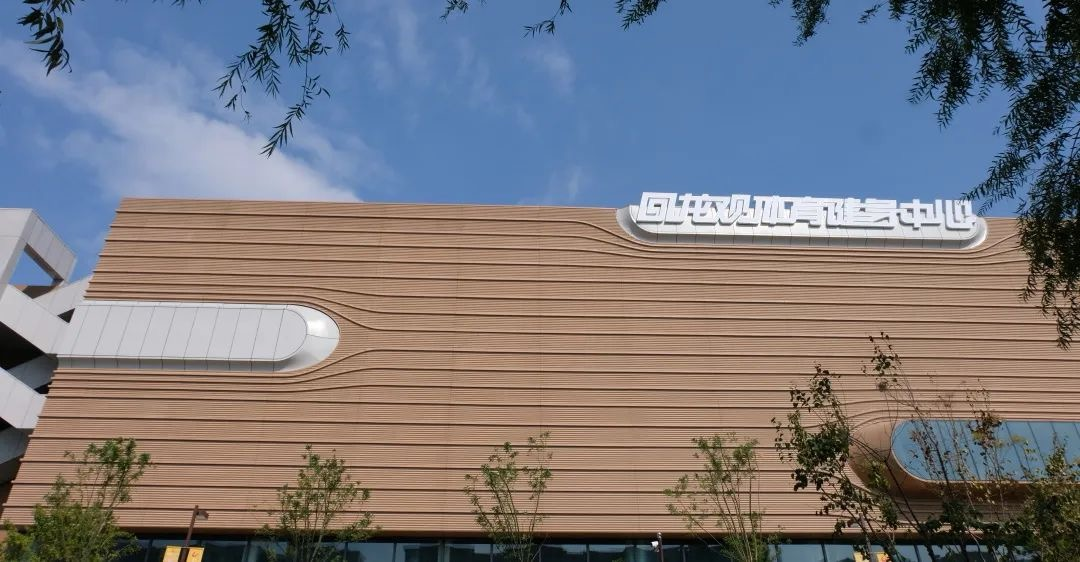

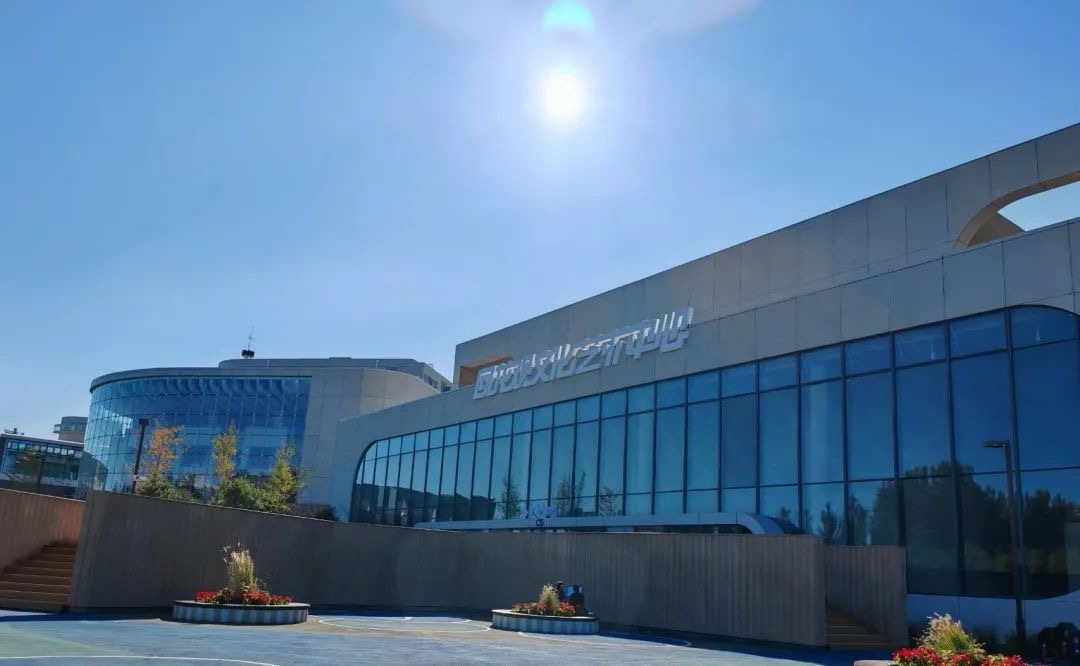

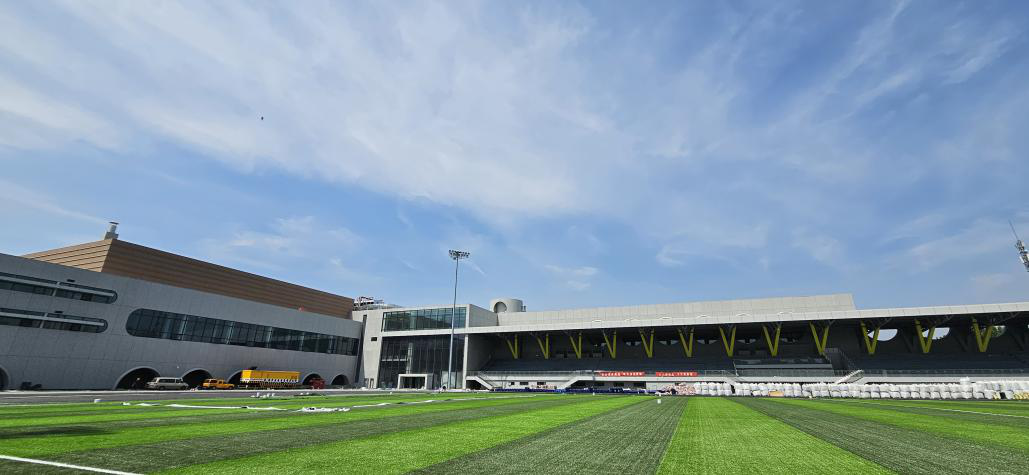

工程外景：

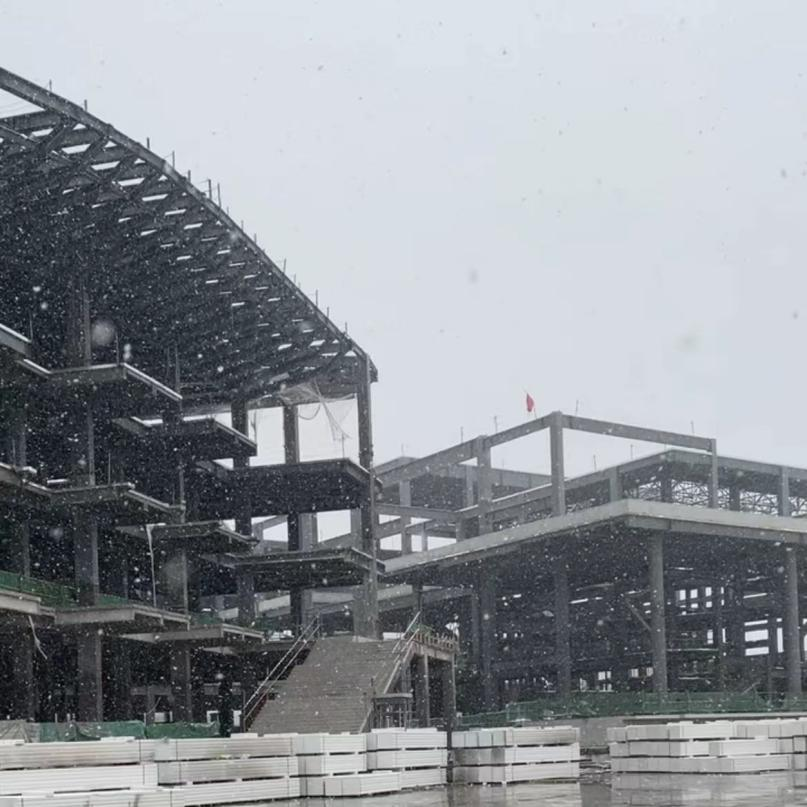

工程施工：
